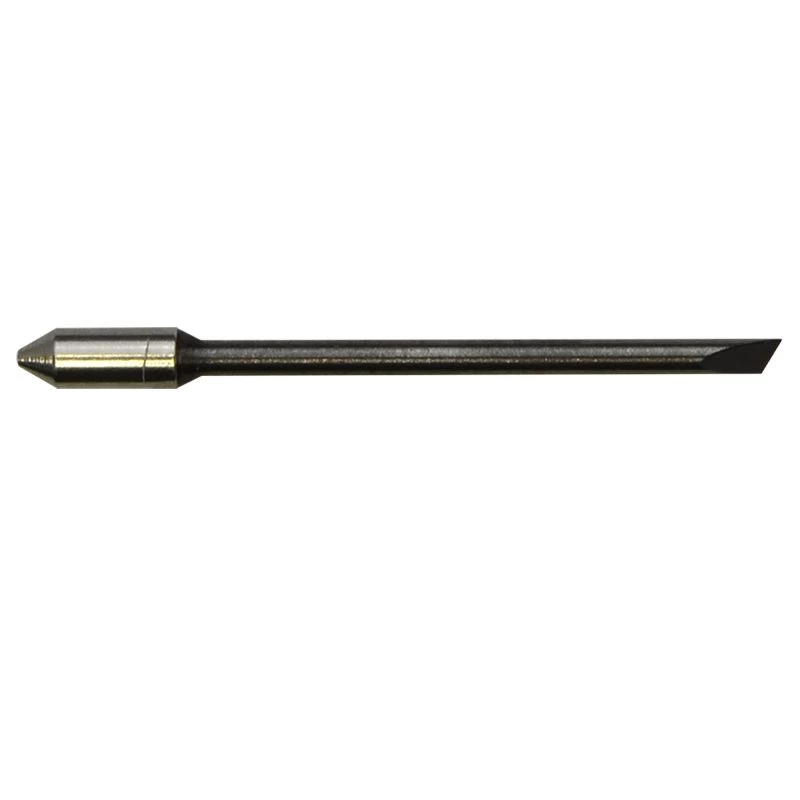

Нож для режущего плоттера Графтек CB09-UB-K60-5 Оригинальный
Оригинальный нож CB09UB-K60 (CB09UB-K60-5) для режущих плоттеров Graphtec серий CE7000, FC9000. Подходит для резки тонких виниловых пленок, в т.ч. тонировочных, защитных, витражных, до 0.05 мм. Продаем поштучно или в упаковке по 5 шт.
Диаметр посадочного отверстия φ 0.9 мм, угол заточки 60°. Применение: защита кузова авто, тонировка стекол, декорирование окон (витражи), порезка пленки "под фольгу"
Нож для плоттера имеет две основных характеристики:
- offset (офсет) — расстояние от кончика ножа до оси
- угол заточки режущей части
Для качественной подрезки очень важно учитывать и правильно выставлять данные параметры перед резкой материала. Для стандартной пленки типа Oracal, Intercoat, Oratape, LG и др. используют, как правило, универсальные ножи Graphtec с офсетом 0,25 и углом заточки 45°. Для подрезки более плотных, толстых материалов (флок, картон), пользуются ножом с офсетом 0,75 либо 0,5 (в которых угол заточки 60°, 58°). Для подрезки же мелких символов лучше всего использовать ножи с офсетом 0,25 и и углом заточки 30°.
Существует два основных типа ножей:
- флюгерные — для рулонных режущих плоттеров и некоторых видов планшетных аппаратов
- тангенциальные — для порезки толстых, вязких материалов на плоттерах планшетного типа, например магнитного винила.
Лезвия для плоттеров Графтек также подразделяются на ножи диаметром 0,9 мм (CB09 – для держателей с синим колпачком), и более мощные ножи 1,5 мм (CB15 – для держателей с красным колпачком).
09U-45 - стандартный нож, для резки сравнительно тонких самоклеящихся, трансферных и подобных им пленок;
09U-60 - нож для резки мелких деталей и сложных изображений. Также может для материалов, с которыми нож 09U-45 не справляется;
15U-45 - нож для флокированных, светоотражающих, бронирующих и подобных им пленок. Подходит для картона и трафаретных пленок.
15U-60 - нож для толстых материалов и глубокой резки. Режет материалы, с которыми не справится нож 15U-45.
Все ножи Graphtec укомплектованы специальными пружинами для более плавной резки.
- Используйте нож, соответствующий виду работ.
- После использования вставьте нож в защитный колпачок. Всегда храните нож в футляре.
- Не прикасайтесь к острию ножа руками и твердыми предметами.
- Периодически проверяйте держатель ножа на способность удерживать нож, на изношенность и наличие зазоров. При необходимости произведите замену или ремонт держателя.
- После замены ножа отрегулируйте давление и глубину резки. Для каждого вида пленки целесообразно использовать отдельный, предварительно отрегулированный держатель ножа с соответствующим ножом, что позволит вам быстро и эффективно работать при частой смене пленок.
Мы предлагаем купить оригинальные высококачественные ножи к плоттерам Graphtec по самой низкой цене.
Тип ножа | Фото | Диаметр | Угол заточки | Кол-во ножей в упаковке | Предназначение | Ориентировочное кол-во метров прохода лезвия | Применение | |
CB09-L | φ0.9 | 45° | 5 |
Виниловые пленки, бумага/картон (от 80 до 250 гр/м2), термотрансферный материал (до 0.25 мм) |
до 2 км (бумага) до 5км (винил, пленка) |
Вывески, этикетки, наклейки Футболки (одежда), термотрансфер |
||
CB09-E | 5 |
2-3 км (бумага) 5 км (винил, пленка) |
||||||
CB09UB (CB09UB-5) | 5 |
4-5 км (бумага) 8-10 км (винил, пленка) |
||||||
CB09-P | 5 |
7-8 км (бумага) 28-30 км (винил, пленка) |
||||||
CB09UB-K60-5 |
|
60° | 5 | Тонкая виниловая пленка в т.ч. тонировочная, защитная, витражная (до 0.05 мм) | Защита кузова авто, тонировка стекол, декорирование окон (витражи), порезка пленки "под фольгу" | |||
CB15U-5 | φ1.5 | 45° | 5 | Плотная бумага/картон (от 200 до 500гр/м2) | Упаковка, изделия из плотного картона (меню, указатели, карточки товаров в супермаркете и т.д.) | |||
CB15UA-5 | 5 | Высокоинтенсивная светоотражающая пленка (до 0,5 мм) | Дорожные знаки, строительные знаки-указатели и другие элементы со светоотражающими эффектами | |||||
CB15U-K30-5 | 30° | 5 |
Плотный (толстый) термотрансферный материал (Siser Brick), Пленка для пескоструя (до 1.1 мм) |
Ткань, футболки (термотрансфер), материалы для пескоструя по стеклу и камню |
||||
CB15UA-K30-5 | 5 | Высокоинтенсивная светоотражающая пленка (до 1,0 мм) |
Дорожные знаки, светоотражающие элементы (3M Diamond Grade) (Avery T-11500) |
|||||
CB30UC-1 |
|
φ3.0 | 45° | 1 | ПЭТ (1мм), картон/бумага (2 мм), микрогофрокартон до 2-3 мм | Упаковка и изделия из плотной бумаги/картона, указатели из микрогофрокартона и проч. | ||
PM-CB-001 |
|
30° | 1 |
Пенокартон или гофрированный картон, Резиновые материалы (до 3 мм), тонкие вспененные материалы |
Упаковки, вывески, изделия из искуственной кожи | |||
PM-BS-001 |
|
φ0.9 | 45° | 1 |
Виниловые пленки, дизайнерская бумага, картон (до 200 гр/м2), Термотрансферный материал (до 0.25 мм) |
Вывески, этикетки, наклейки Футболки (одежда) (термотрансфер) |
||
PM-BS-002 |
|
φ1.5 | 30° | 1 | Тонкие вспененные материалы , термотрансфер (до 1 мм), тонкие резиносодержащие материалы |
Вывески, этикетки, наклейки Футболки (одежда) (термотрансфер), тонкая искуственная кожа |
Характеристики
Вес, кг
|
0.2 |
Ширина, см
|
15 |
Высота, см
|
5 |
Длина, см
|
15 |
- 1 нож (в упаковке 5 ножей)
- Для пленки толщиной до 0,05 мм
- Угол заточки 60°
- Диаметр 0,9 мм
- Держатель PHP33-CB09N-HS
Тип ножа | Фото | Диаметр | Угол заточки | Кол-во ножей в упаковке | Предназначение | Ориентировочное кол-во метров прохода лезвия | Применение | |
CB09-L | φ0.9 | 45° | 5 |
Виниловые пленки, бумага/картон (от 80 до 250 гр/м2), термотрансферный материал (до 0.25 мм) |
до 2 км (бумага) до 5км (винил, пленка) |
Вывески, этикетки, наклейки Футболки (одежда), термотрансфер |
||
CB09-E | 5 |
2-3 км (бумага) 5 км (винил, пленка) |
||||||
CB09UB (CB09UB-5) | 5 |
4-5 км (бумага) 8-10 км (винил, пленка) |
||||||
CB09-P | 5 |
7-8 км (бумага) 28-30 км (винил, пленка) |
||||||
CB09UB-K60-5 |
|
60° | 5 | Тонкая виниловая пленка в т.ч. тонировочная, защитная, витражная (до 0.05 мм) | Защита кузова авто, тонировка стекол, декорирование окон (витражи), порезка пленки "под фольгу" | |||
CB15U-5 | φ1.5 | 45° | 5 | Плотная бумага/картон (от 200 до 500гр/м2) | Упаковка, изделия из плотного картона (меню, указатели, карточки товаров в супермаркете и т.д.) | |||
CB15UA-5 | 5 | Высокоинтенсивная светоотражающая пленка (до 0,5 мм) | Дорожные знаки, строительные знаки-указатели и другие элементы со светоотражающими эффектами | |||||
CB15U-K30-5 | 30° | 5 |
Плотный (толстый) термотрансферный материал (Siser Brick), Пленка для пескоструя (до 1.1 мм) |
Ткань, футболки (термотрансфер), материалы для пескоструя по стеклу и камню |
||||
CB15UA-K30-5 | 5 | Высокоинтенсивная светоотражающая пленка (до 1,0 мм) |
Дорожные знаки, светоотражающие элементы (3M Diamond Grade) (Avery T-11500) |
|||||
CB30UC-1 |
|
φ3.0 | 45° | 1 | ПЭТ (1мм), картон/бумага (2 мм), микрогофрокартон до 2-3 мм | Упаковка и изделия из плотной бумаги/картона, указатели из микрогофрокартона и проч. | ||
PM-CB-001 |
|
30° | 1 |
Пенокартон или гофрированный картон, Резиновые материалы (до 3 мм), тонкие вспененные материалы |
Упаковки, вывески, изделия из искуственной кожи | |||
PM-BS-001 |
|
φ0.9 | 45° | 1 |
Виниловые пленки, дизайнерская бумага, картон (до 200 гр/м2), Термотрансферный материал (до 0.25 мм) |
Вывески, этикетки, наклейки Футболки (одежда) (термотрансфер) |
||
PM-BS-002 |
|
φ1.5 | 30° | 1 | Тонкие вспененные материалы , термотрансфер (до 1 мм), тонкие резиносодержащие материалы |
Вывески, этикетки, наклейки Футболки (одежда) (термотрансфер), тонкая искуственная кожа |
